　　關鍵詞：科威、觸摸屏PLC一體機、觸摸一體機、plc觸摸屏一體機、觸摸屏、PLC、組態軟件

　　圓角矩形

　　定義：圓角矩形的外觀設置，如線型、線寬、線條顏色等等

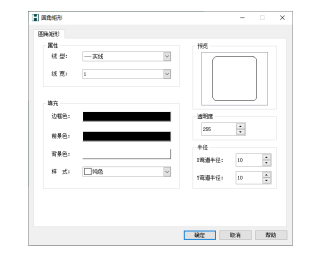

　　屬性圖

　　屬性

　　線型：圓角矩形的邊框線條類型，如實線、虛線等

　　線寬：圓角矩形的邊框線條寬度，即粗細

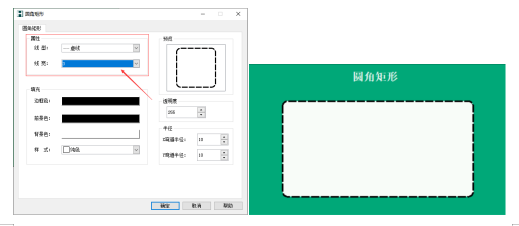

　　例：圓角矩形邊框線條線型設置為虛線，線寬設置3，如下圖所示：

　　填充

　　邊框色：圓角矩形的外部邊框線條顏色設置

　　前景色：設置圓角矩形的前景色

　　背景色：設置圓角矩形內部的背景顏色

　　樣式：設置圓角矩形的填充樣色，如純色、透明、橫向過度等等

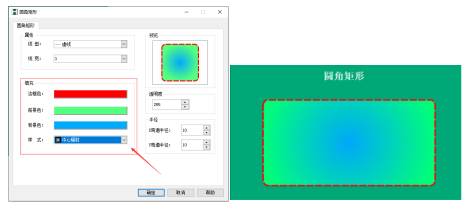

　　例：圓角矩形的邊框色設置為紅色，前景色設置為綠色，背景色為藍色，樣式為中心輻射，如下圖所示：

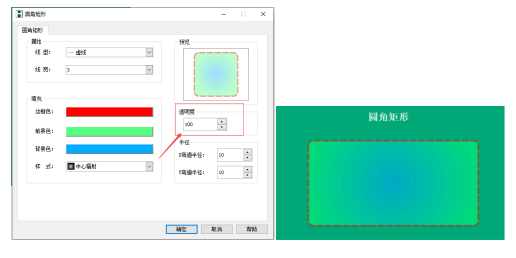

　　透明度：圓角矩形的透明程度設置，如下圖透明度設置為100：

　　半 徑：按需求設置X、Y管道半徑，使得圓角更加契合所需

　　X管道半徑：在X方向，四個角的彎道弧度

　　Y管道半徑：在Y方向，四個角的彎道弧度

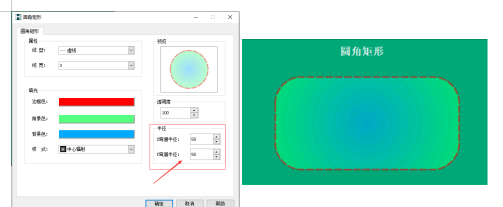

　　例：設置X管道半徑為50，Y管道半徑為50，如下圖所示

　　附：7寸HMIB32系列觸摸屏PLC一體機選型表

　　說明：

　　1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。

　　2、PT 是指輸入溫度傳感器為Pt100

　　3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入

　　4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
